远控排烟阀执行机构接线详解

抄   远控排烟阀执行器和消防模块接线的方法：

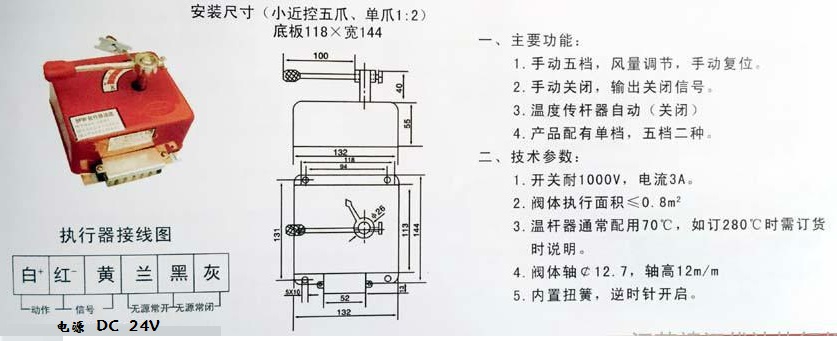

从模块出来的24V接执行器1、2端子，第3个端子接连锁线，第4个端子不接，第5、6端子接反馈，反馈线接模块。接反馈的时候用万用表量，百在打开的时候，不通的接反馈。

消防模块的作用

1、输度入模块
输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各知种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。
2、输出模块
输出模块用于火灾自动报警控制器向现场设备发出指令的信号。

3、输入输出模块
输入输出模块主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。例如：可完成对二步降防火卷帘门、水泵、排烟道风机等双动作设备的控制。
